视觉SLAM学习笔记：四

Created2026-02-06|Updated2026-02-06|视觉SLAM

|Post Views:

第五章

相机模型

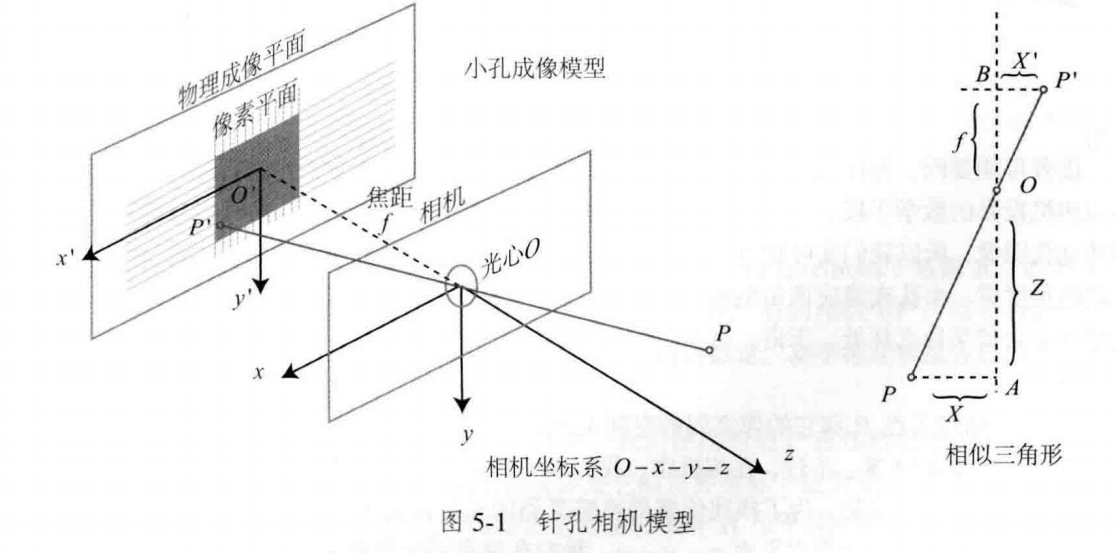

针孔相机模型

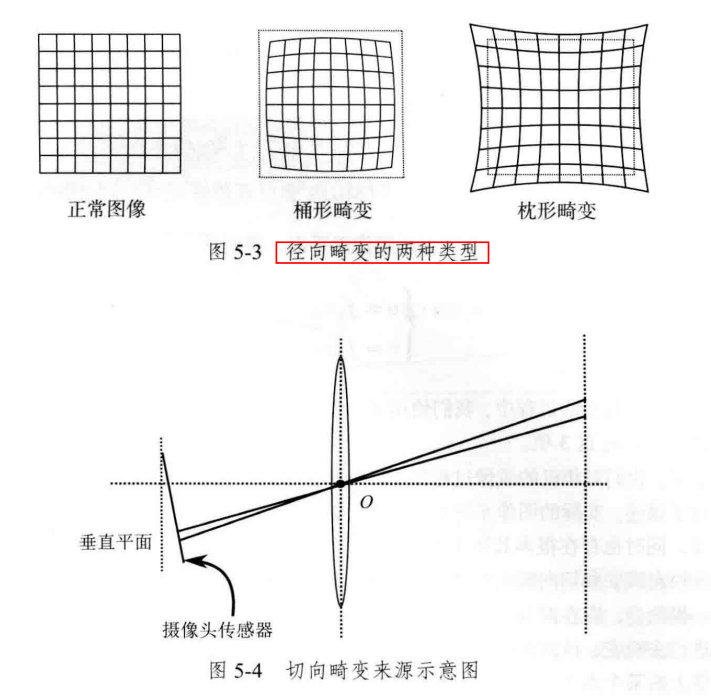

畸变模型

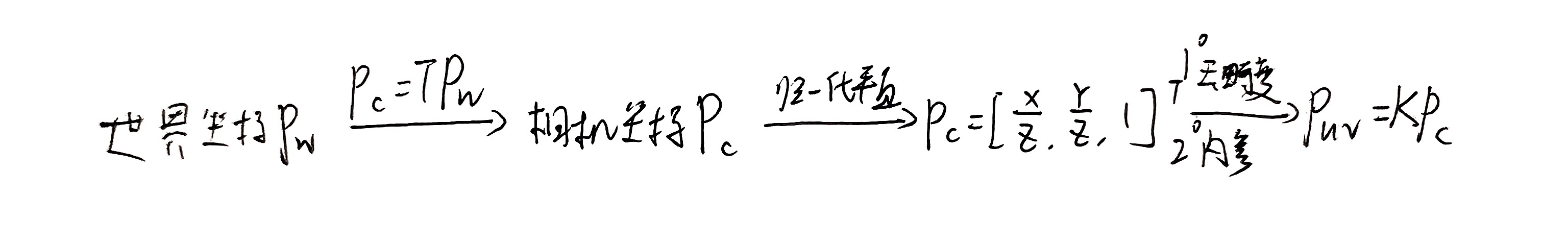

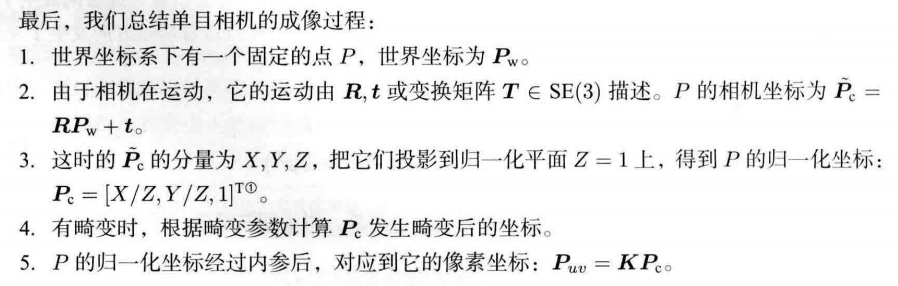

单目相机成像过程

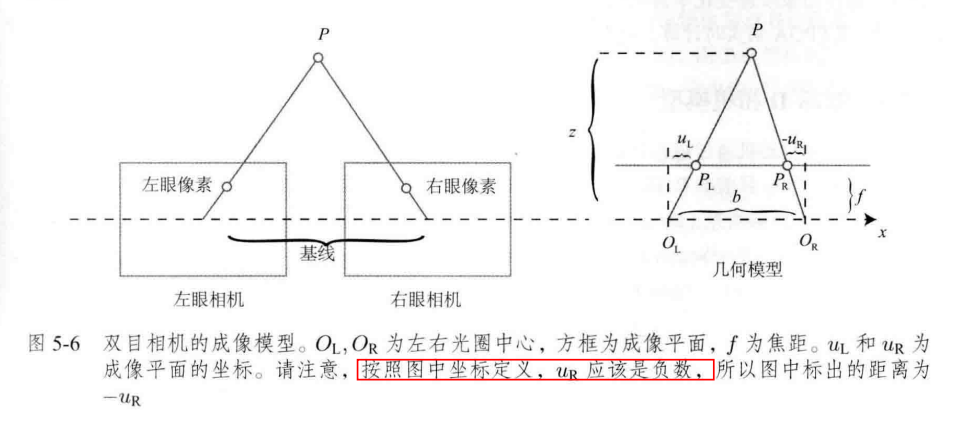

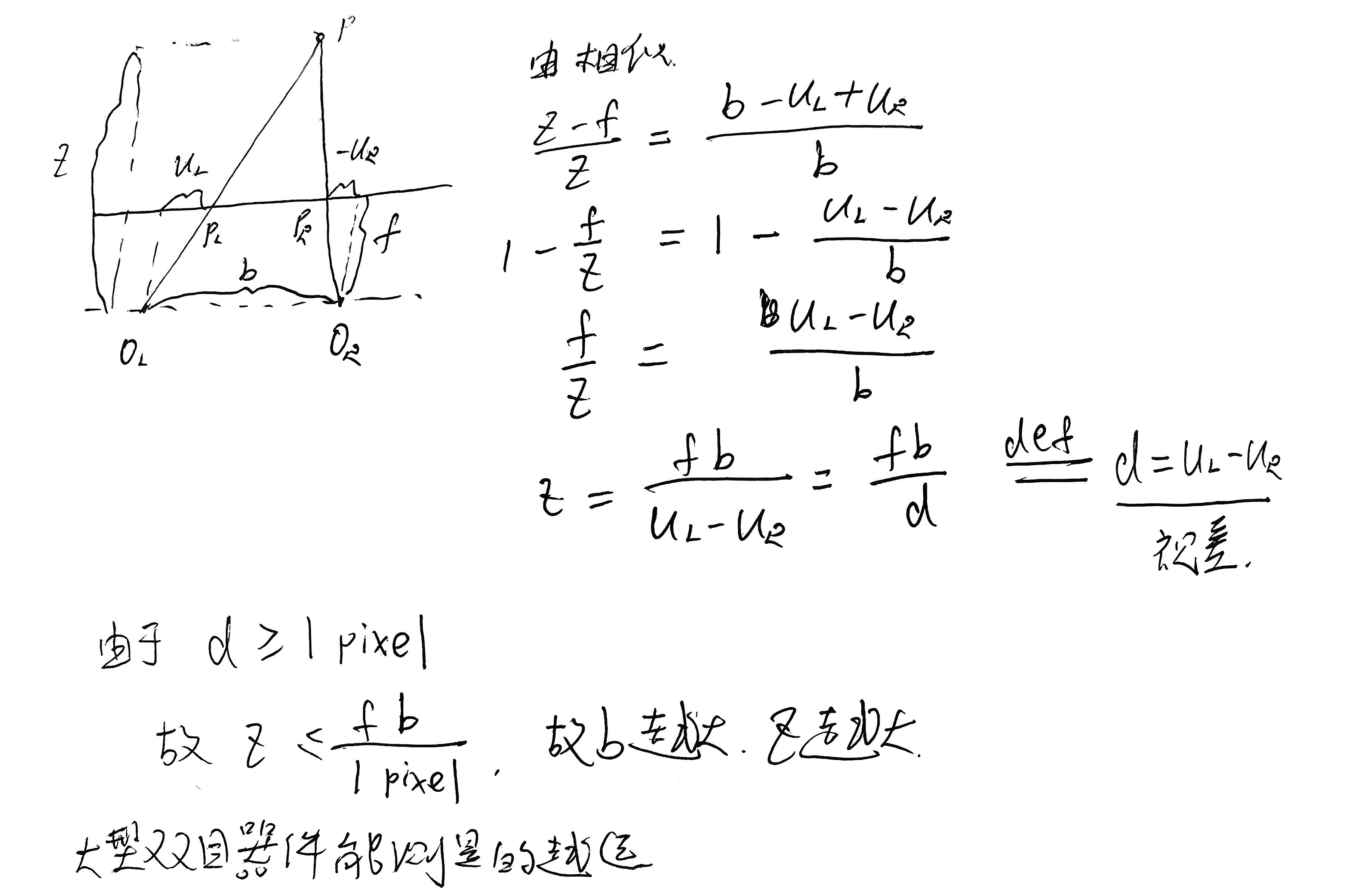

双目相机模型

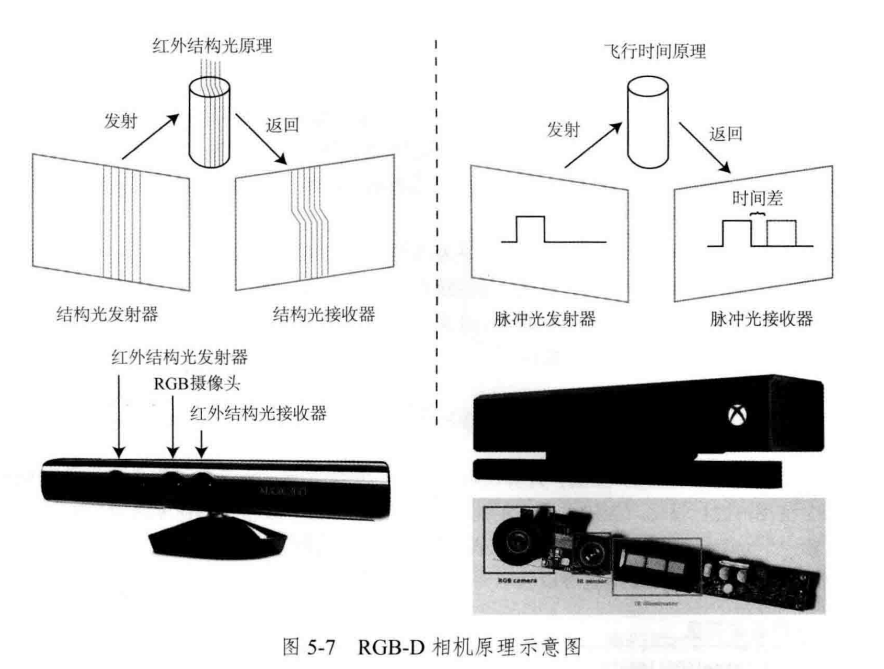

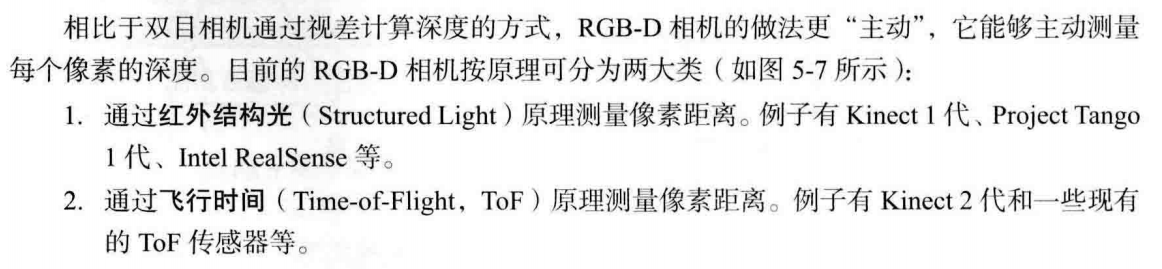

RGB-D相机模型

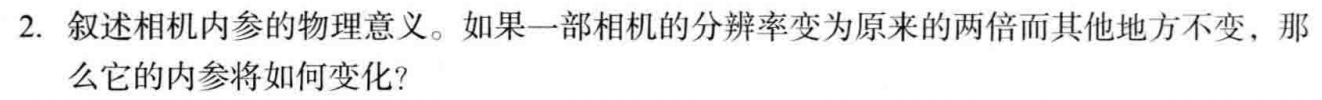

习题

内参就是个$K$：$$K=\left[\begin{matrix} f_{x} & 0 & c_{x} \\ 0 & f_{y} & c_{y} \\ 0 & 0 & 1 \end{matrix}\right]$$
如果相机的分辨率变为原来的两倍，那么$u$和$v$就会变成原来的两倍，由于：$$Z \left[\begin{matrix} u \\ v \\ 1 \end{matrix} \right]= \left[\begin{matrix} f_{x} & 0 & c_{x} \\ 0 & f_{y} & c_{y} \\ 0 & 0 & 1 \end{matrix}\right] \left[\begin{matrix} X \\ Y \\ Z \end{matrix}\right]$$
故$$Z \left[\begin{matrix} 2u \\ 2v \\ 1 \end{matrix} \right]= \left[\begin{matrix} 2f_{x} & 0 & 2c_{x} \\ 0 & 2f_{y} & 2c_{y} \\ 0 & 0 & 1 \end{matrix}\right] \left[\begin{matrix} X \\ Y \\ Z \end{matrix}\right]$$
所以内参就变为了：$$\left[\begin{matrix} 2f_{x} & 0 & 2c_{x} \\ 0 & 2f_{y} & 2c_{y} \\ 0 & 0 & 1 \end{matrix}\right]$$
